STM8S207R8T6

Der chinesische Anbieter XT-ShenZhen versorgt Sie mitSTM8S207R8T6Chip.STM8S207R8T6ist ein Mainstream-erweitertes 8-Bit-MCU-Produkt, das unabhängig von entwickelt wurdeSTMicroelectronics, mit 64 KB Flash, 24 MHz CPU und integriertem EEPROM. Es bietet die folgenden Vorteile: reduzierte Systemkosten, robuste Leistung, kurze Entwicklungszyklen und lange Produktlebensdauer. Wenn Sie mehr wissen möchten, hinterlassen Sie uns bitte eine Nachricht. XT-ShenZhen wird Ihre Nachricht innerhalb von 24 Stunden beantworten!

Produktbeschreibung

DasSTM8S207R8T6wird im STM8S Microcontroller Family Reference Manual als High-Density-Gerät bezeichnet.

DasSTM8S207R8T6Acht-Bit-Mikrocontroller bietet bis zu 64 KB Flash-Programmspeicher, das Gerät verfügt somit sowohl über ein integriertes Echtdaten-EEPROM mit bis zu 300.000 Schreib-/Löschzyklen als auch über eine hohe Systemintegration mit internem Taktoszillator, Watchdog und Power-Down-Reset Reduzierung der Systemkosten.

Die Leistung derSTM8S207R8T6Das Gerät wird durch erweiterte Funktionen wie 20 MIPS bei 24 MHz CPU-Taktfrequenz und robuster E/A, unabhängiger Watchdog (mit separater Taktquelle), Taktsicherheitssystem gewährleistet.

Aufgrund derSTM8S207R8T6's Anwendungsskalierbarkeit in einer gemeinsamen Produktarchitekturfamilie mit kompatibler Pinbelegung, Speicherzuordnung und modularen Peripheriegeräten hat es einen kurzen Entwicklungszyklus und bietet eine vollständige Dokumentation und eine Auswahl an Entwicklungstools.

Die fortschrittlichen Kerne, die in den Produkten der STM8S-Serie verwendet werden, garantieren deren Langlebigkeit. Sie werden mit einem Kern nach dem neuesten Stand der Technik hergestellt und sind für Anwendungen von 2,95 V bis 5,5 V Betriebsspannungen geeignet.

Die oben genannten hervorragenden Eigenschaften machen dieSTM8S207R8T6Gerät haben die folgenden Vorteile: reduzierte Systemkosten, robuste Leistung, kurzer Entwicklungszyklus und lange Produktlebensdauer.

Produktmerkmale

âKernel

Max f CPU: bis zu 24 MHz, 0 Wartezustände @ f CPUâ¤16 MHz

Fortschrittlicher STM8-Kern mit Harvard-Architektur und 3-stufiger Pipeline

Erweiterter Befehlssatz

Bis zu 20 MIPS bei 24 MHz

âErinnerungen

Programm: Bis zu 128 KB Flash; 20 Jahre Datenspeicherung bei 55 °C nach 10 kZyklen

Daten: Bis zu 2 KB Echtdaten-EEPROM; 300.000Zyklen Akkulaufzeit

Arbeitsspeicher: bis zu 6 KB

Uhr, Zurücksetzen und Energieverwaltung

2,95 bis 5,5 V Betriebsspannung

Kristallresonator-Oszillator mit geringer Leistung

âExterner Takteingang

Interner, vom Benutzer trimmbarer 16-MHz-RC

Interner 128-kHz-RC mit geringer Leistung

Uhrensicherheitssystem mit Uhrenmonitor

Wait, Active Suspend und Suspend Low Power Modes

Periphere Uhren werden einzeln abgeschaltet

Permanent aktiver Power-Up- und Power-Down-Reset mit geringem Stromverbrauch

âInterrupt-Management

Verschachtelter Interrupt-Controller mit 32 Interrupts

Bis zu 37 externe Interrupts auf 6 Vektoren

âTimer

2 16-Bit Allzweck-Timer mit 2 3 CAPCOM-Kanälen (I2C, OC oder PWM)

Advanced Control Timer: 16 Bit, 4 CAPCOM-Kanäle, 3 komplementäre Ausgänge, Totzeiteinfügung und flexible Synchronisation

8-Bit-Basic-Timer mit 8-Bit-Prescaler

Automatischer Weck-Timer

Window Watchdog, unabhängiger Watchdog

âKommunikationsschnittstelle

High-Speed ​​1 Mbit/s aktives beCAN 2.0B

UART mit Taktausgang für Synchronbetrieb - LIN-Master-Modus

UART mit LIN 2.1-Kompatibilität, Master/Slave-Modus und Auto-Resync

SPI-Schnittstelle bis 10 Mbit/s

I 2 C-Schnittstelle bis 400 Kbit/s

10-Bit-ADC mit bis zu 16 Kanälen

âEingang/Ausgang

Bis zu 68 I/Os auf 80-Pin-Gehäuse, einschließlich 18 High-Sink-Ausgänge

Äußerst robustes I/O-Design, unbeeinflusst von Strominjektion

Entwicklungsunterstützung

Single-Wire-Schnittstellenmodul (SWIM) und Debug-Modul (DM)

Eindeutiger 96-Bit-ID-Schlüssel für jedes Gerät

Produktparameter

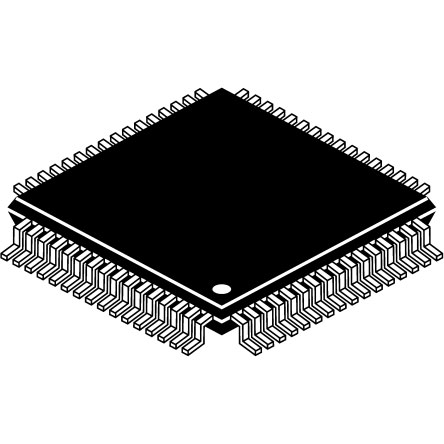

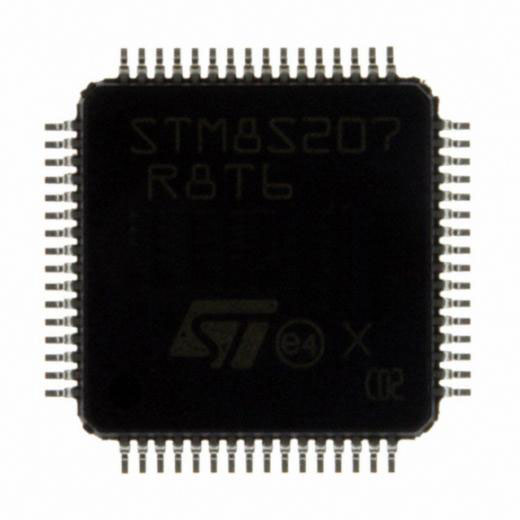

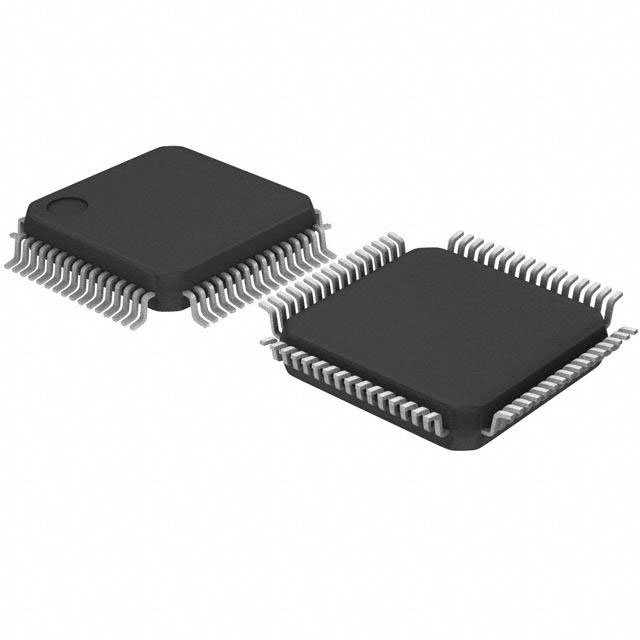

Produktbild
